Что обозначают термины FXO и FXS?

FXS и FXO – это названия портов, к которым подключаются аналоговые телефонные линии ТФОП (также известные под названием «телефонные сети общего пользования»).

Интерфейс FXS – это порт, который дает возможность подключения абонента к аналоговой телефонной линии. Другими словами «розетка в стене» выдает сигнал станции, обеспечивает батарейное питание линии и напряжение, необходимое для звонка.

Интерфейс FXO – это разъем, в который включается аналоговая телефонная линия. Это разъем на телефонном или факсимильном аппарате или разъем / разъемы на аналоговой мини-АТС. Такой порт имеет индикацию состояния трубка снята / трубка на телефоне (замыкание цепи). Так как порты (разъемы) являются частью устройства, например, телефона или факса, такое устройство часто называют «устройством FXO» или «аналоговым устройством».

Разъемы FXO и FXS всегда парные, то есть имеют «вилку» и «гнездо».

При отсутствии мини-АТС, телефон подключается прямо к розетке FXS, предоставляемой телефонной компанией.

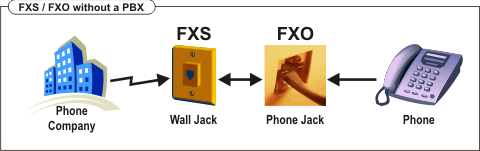

Порты FXS / FXO без использования мини-АТС

При наличии мини-АТС, телефонные линии, ведущие от телефонной компании, подключаются к мини-АТС, к которой также подключаются абонентские телефоны. Поэтому мини-АТС должна быть оборудована портами обоих типов – для подключения портов FXS от телефонной компании и портов FXO для подключения телефонов или факсов.

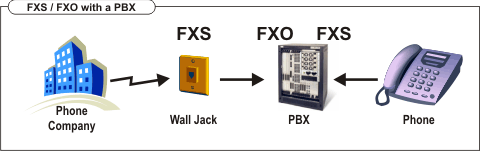

Порты FXS / FXO с использованием мини-АТС

FXS, FXO и VOIP

Термины FXS и FXO встречаются, когда принимается решение о покупке оборудования, позволяющего подключать аналоговые телефонные линии к телефонной системе VOIP или традиционных аналоговых мини-АТС к поставщику услуг VOIP или связывать такое оборудование по каналам Интернет.

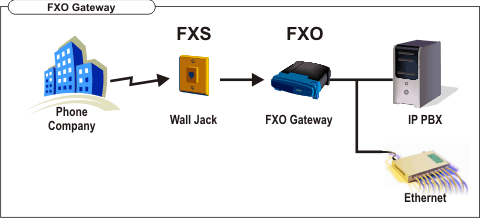

Шлюз FXO

Для подключения аналоговых телефонных линий к IP мини-АТС необходим шлюз FXO. Это позволяет подключить порт FXS к порту FXO, имеющемуся на шлюзе, который преобразует сигнал аналоговой телефонной линии в вызов VOIP.

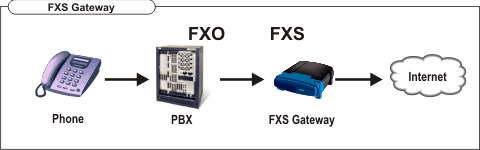

Шлюз FXS

Шлюз FXS используется для подключения одной или более традиционных аналоговых мини-АТС к VOIP мини-АТС или провайдеру. Шлюз FXS необходим для соединения портов FXO (которые обычно соединяются с телефонной компанией) с Интернетом или VOIP мини-АТС.

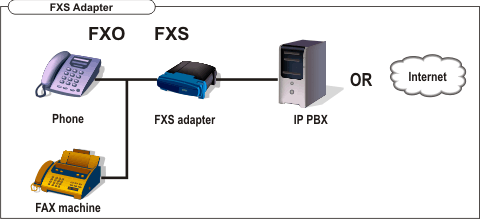

Адаптер FXS или адаптер ATA

Адаптер FXS используется для соединения аналогового телефона или факса с VOIP мини-АТС или провайдером VOIP услуг. Это необходимо для подключения порта FXO на телефонном/факс-аппарате к адаптеру.

Осуществление звонков

Процедуры FXS/ FXO – как это работает

Если вы интересуетесь техническими подробностями процедур взаимодействия портов устройств FXS/FXO, вот точное описание последовательности:

При осуществлении исходящего звонка:

Входящий звонок:

Окончание звонка – обычно порт FXS заканчивает соединение по сигналу соединенного с ним устройства FXO.
